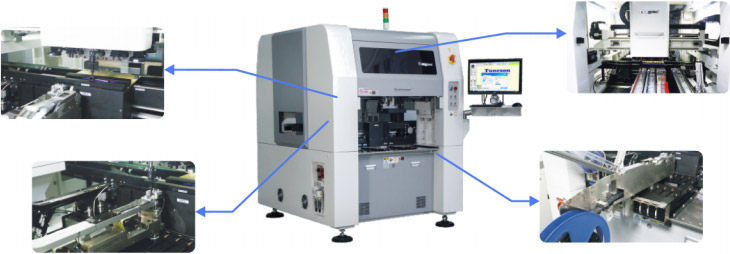

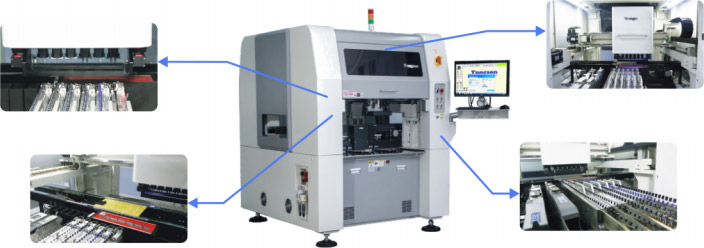

通用形、多站式、多功能異形元件插件機

1、供料器嵌入式，不佔機外空間，節省客戶場地； 2、供料器模塊化設計，換線便捷、高效、便於拓展； 3、東舜獨創DC直流控制供料器，穩定可靠，杜絕安全隱患； 4、取料頭快拔設計，降低成本提高換線效率； 5、預設各類元器件參數，元件庫中靈活調用； 6、數據化管理，避免人為失誤，實現高質高效產出； 7、具備壓力感應功能，自動檢測引腳入孔狀態，提高生產品質； 8、可實現感應器與視覺系統多方式共同識別元件極性，杜絕錯漏反； 9、智能避讓功能，自動對干涉元器件實現避位插裝； 10、工業4.0模式實現遠程監控與數據管理； 11、多機種掃碼識別功能，實現PCB自動掃碼、自動切換程序生產； 12、貼片機軟件基礎，人機智能操作界面，操作簡單易學。

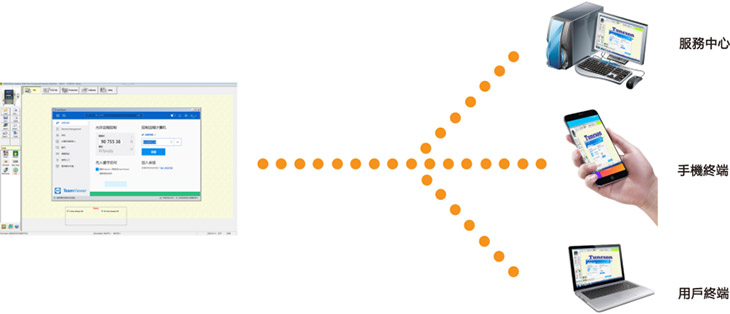

遠程操作與監控(*1)

經由服務中心、手機終端或用戶終端做遠程操控，可監控設備運行數據、歷史記錄，遠程優化生產程序等。

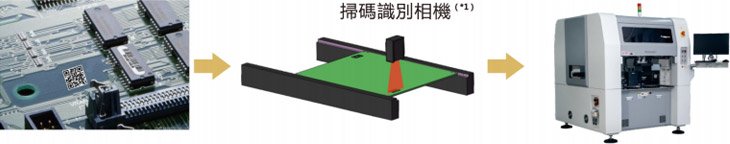

自動識別系統(*1&*2)

進板自動檢查PCB二維碼，身份識別，排除錯板進入。
自動掃碼PCB或載具上的二維碼後自動切換相對應的生產程序。

硬件和軟件

穩定可靠-黑田精工原裝進口絲杠、伺服馬達等主要部件。

模塊化-東舜異型元件插件機的供料裝置更換方便、快捷； ◆ 供料器裝配了快速接插連接方式、即插即用； ◆ 更換一套供料器裝置只需要2分鐘； ◆ 快拔接頭設計、吸嘴或氣動手指更換僅需20秒； ◆ 換線時間比其他品牌同類型設備減少80%； ◆ 可換成散裝、帶裝、管裝、剪腳、折彎剪腳； ◆ 內置直流電源系統、防止人員操作不當引起的安全事故。

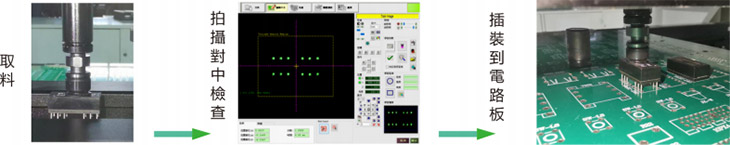

對中系統-高精度的引腳對中識別、元器件本身外形分析功能，完整實現異形元器件精密插裝。

軟件-CHP系統可實時監控生產邇期，效率等各種生產狀況； ◆ 搭載新一代振源智能一體化控製系統； ◆ PCB拼板的參考點和坐標複製簡便，大幅降低編程時間； ◆ 具備PCB壞板識別功能，避免元器件的浪費； ◆ 可利用離線編程(*1)，預設生產線供料配置和插裝模式； ◆ PPVC程式模擬功能，對插件分布、移動路線、作預視審核。

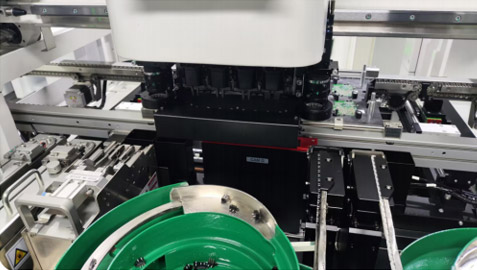

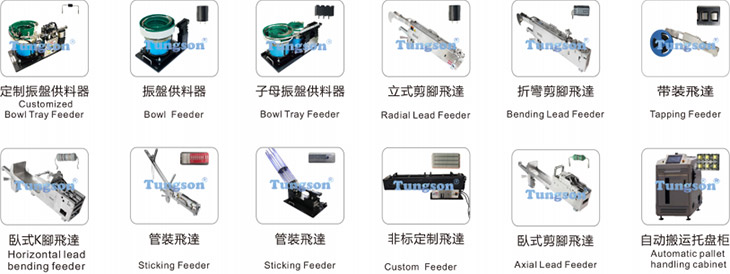

供料系統選配(*1)Feeding system options

配置供料器：立式剪腳供料器、臥式剪腳供料器

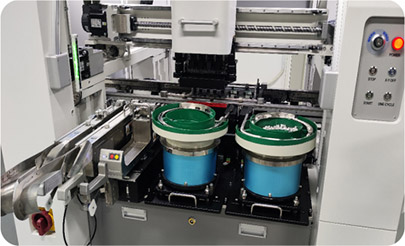

配置供料器：管裝供料器、帶裝供料器、散裝供料器

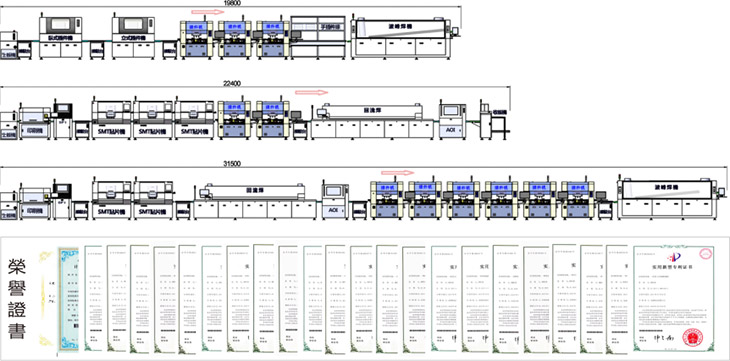

生產線組合參考 Production Line Combination Reference

取料工具

吸嘴-吸嘴折裝方便，適用于多種異形元器件的取件，特別是在一機多用時，吸嘴更換快捷，轉線效率高。



氣動手指-東舜自行研發的氣動手指拆裝方便，適用于多種異型元器件的抓取，兼容性強、穩定可靠。

可插裝物料

備注:*1 =選配項 Optional ltem
*2=條件限制 Conditional Item;
*3=不含信燈、顯示器、鼠標及安裝支架.NotIncludedofTowerLight,Monitor,Keyboard&Mouse Tray.
速度及精度等，會因條件而異，詳細請參照《規格說明書》
為了安全使用目錄中所記載的商品，在使用時，無論是在商品的運轉時，還是停止時。 都請仔細確認設備附的使用說明書及設備的警告告示之後，再進行正確的操作。
